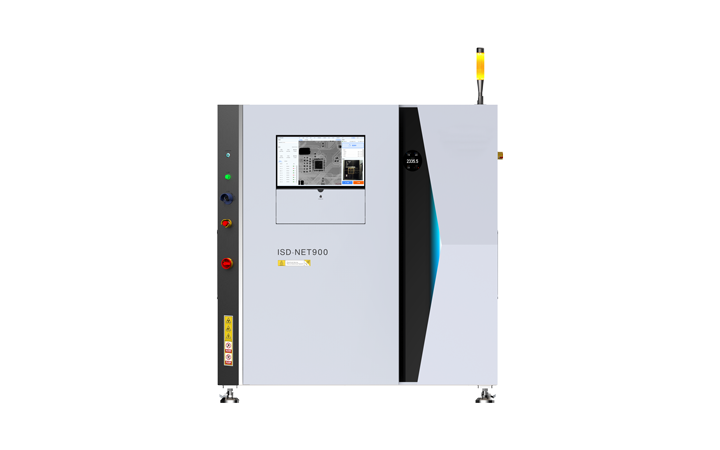

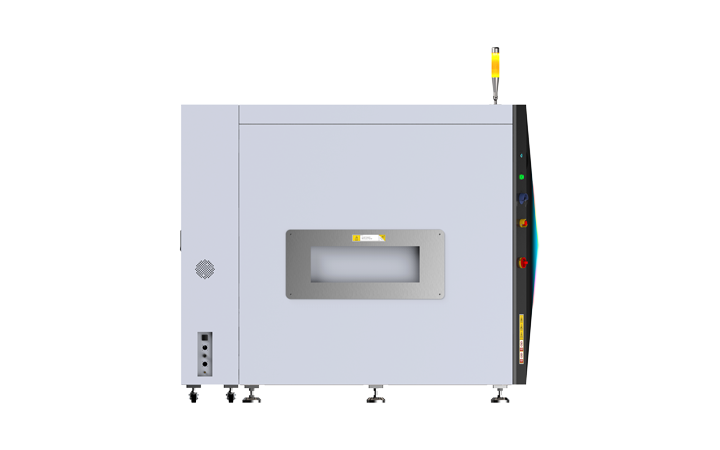

El sistema de inspección inteligente 3D AXI en línea es un sistema de inspección por rayos X 3D en línea diseñado para la inspección automática de defectos en juntas de soldadura en placas de circuito impreso (PCB) según criterios de inspección preprogramados. Es particularmente adecuado para inspeccionar uniones de soldadura ocultas, incluidos componentes de orificio pasante BGA, LGA, QFN, QFP y PTH. El sistema es capaz de detectar una amplia gama de defectos de soldadura, incluidos huecos, soldadura insuficiente (uniones de soldadura abiertas), cortocircuitos, objetos extraños, desalineación de componentes y humectación deficiente de la soldadura.
El sistema está equipado con los modelos grandes de IA de Hikvision Guanlan, que ofrecen imágenes de rayos X más claras y resultados de inspección más precisos, al tiempo que mejoran continuamente su rendimiento de inspección mediante una optimización continua.
.png)
.png)
Escaneo aéreo ultrarrápido en 1,5 segundos con imágenes 3D de alta precisión
Programación visual, ajuste de parámetros fuera de línea y anotación de defectos 3D para una experiencia de usuario más intuitiva
Integrado con el gran modelo de IA Guanlan de Hikvision para una claridad de imagen mejorada, un ajuste de parámetros simplificado y una inspección más precisa
| Requisitos ambientales | |
|---|---|
| Temperatura de funcionamiento | 0 ℃ ~ 40 ℃ |
| Humedad de funcionamiento | 30%-70% |
| Fuente de alimentación | CA 220 V, 50/60 Hz. |
| Consumo total de energía | ≤5.5kw |
| Requisito de presión de aire | 0,5-0,6 MPa |
| Dimensiones del equipo | |
| Dimensiones | 1700*2170*1800 (milímetros) |
| Peso | 3800 kilos |
Un sistema de inspección automatizada de rayos X (AXI) captura imágenes de rayos X de productos electrónicos y analiza su estructura interna sin dañar el producto. Impulsado por los modelos de IA a gran escala de Hikvision Guanlan, el sistema compara automáticamente imágenes de inspección con modelos de IA entrenados para detectar defectos, componentes faltantes y problemas de ensamblaje, lo que ayuda a mejorar la precisión de la inspección y la eficiencia de la producción.
